SATVD EDT Paraná (ER)



Dirección: Av. Ejercito Argentino y prolongación de El Paracao, Comando de la Segunda Brigada Blindada "Justo José de Urquiza" de Paraná. Antiguo emplazamiento: acceso Av. Ejercito Argentino alt. M. del Barco Centenera y Gral. Espejo.
Sitio Nº: 102
Tipo Red: RFU 1
Nodo Red: 101
Tipo EDT: A
Categoría: I (uno) dentro de la calificación del SATVD ('H' en la categorización AFSCA de emisoras de TDT comunitarias/privadas)
Provincia: Entre Ríos
Localidad: Paraná
Coordenadas: 31° 45' 35.20" S 60° 32' 14.68" O (Dec. -31,760338 S -60,537114 O)
Cota Terreno (msnm): 71
Altura de Antena por sobre la Cota: 150,75 m

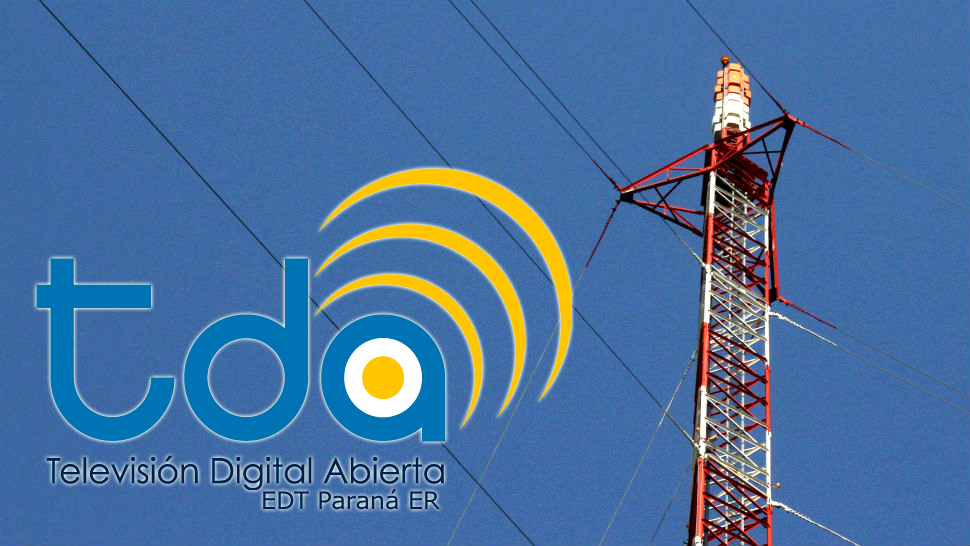

Tipo de Estructura de Soporte de Antenas: Arriostrada c/ CASTILLETE_153m
Balizado: Blinkers (rojos) superior e intermedio (~ 80 m), de intermitencia permanente + Balizas fijas (rojas), a medio mástil y previa al inicio de la lanza de paneles (~135 m.) Antes: balizado rojo fijo e intermitente (Blanco) en la punta con secuencia de 2 encendidos por cada 3 apagados (abandonado hacia junio de 2014.)
Transmisores y Combinador: 4 (UHF, cantidad máxima soportada)
Línea de Transmisión 4" Air-Dielectric Coaxial Cable HCA400-50J (Ex HCA318-50J)
Atenuación Específica Línea: 0.88 dB/100m
Longitud línea: 153 m.
Atenuación Máx. Sistema Alimentación (cableado de subida): 3.79 dB
Configuración: 1204O032UHFi (Omnidireccional)
Polarización: Lineal Inclinada Derecha (80% H y 20% V)
Acimut en Dirección de Máxima Radiación: 0°
Inclinación Descendente de Haz (Down Tilt): 1°
Relleno del Primer Nulo (Null Fill): 15 %
Ganancia Máx. Comp. Horiz. (SIN Pérdidas): 11.5 dBd
Potencia Nominal de Salida: 1 kW
Pérdida de Inserción del Combinador: 1.21 dB
Potencia Irradiada Aparente Máxima: 36.74 dBW
Estado: OPERATIVA
Zona Coordinación: Fuera de zona
Etapa: FASE I
Encendida: SI
Porcentaje de Potencia: 100 %
Inaugurada: SI
Operación: 06/2011 (finalizada la instalación 15/04/2011, el inicio estuvo pendiente un lapso de 2 meses por un conflicto con "ecologistas" )
Ficha Técnica (ARSAT):
Contrato ARSAT-INVAP: 1ro
Nómade: No
Cobertura Poblacional: ~900.000 h.

(Se agradece la invalorable ayuda del usuario 'magosan'
al aportar gran parte de las especificaciones oficiales de la Estación.)

Señales: Todo el paquete de TDA/ARSAT/RTA. (22.1 Encuentro Definición Standard, 22.2 Paka-Paka Definición Standard, 22.3 Mirador TV (Red Federal de Medios y Contenidos Públicos) Definición Standard, 22.4 CINE-AR TV Definición Standard, 22.5 Tecnópolis TV Definición Standard, 22.31 Encuentro Definición para Móviles, 23.1 TV-Pública Alta Definición, 23.2 ConstruirTV Definición Standard, 23.31 TV-Pública Definición para Móviles, 24.1 DeporTV Alta Definición, 24.2 26TV Definición Standard, 24.3 France 24 Definición Standard, 24.4 Crónica "HD" Definición Standard, 24.5 Información Periodística (by Grupo Octubre y El Nueve) 24.31 DeporTV Definición para Móviles, 25.1 CN23/UniFE TV Definición Standard, 25.2 C5N Definición Standard, 25.3 LN+ Definición Standard, 25.4 TeleSUR TV Definición Standard, 25.5 RussiaToday Definición Standard, 25.31 CN23 Definición para Móviles.)



Atención, con el nuevo emplazamiento de emisión, la orientación de antenas desde la zona este de la ciudad, varió aproximandamente unos 30 grados hacia el nor-oeste. Nueva emisora operativa desde abril de 2016.

Orientación de (tu) Antena Externa:
Santa Fe Norte, hacia Camping ATE-UNL (entre el Barrio El Pozo y el Puente Colgante Ing. Candioti)
Santa Fe Centro, hacia viaducto Puente Gdor. Oroño
Santa Fe Sur: hacia elevadores del Puerto de Santa Fe
San Benito (ER), perpendicular al trazado de la Ruta 18.
Paraná (si no se halla la referencia buscar la emisora, la torre es visible fácilmente hacia la zona sur-oeste)
Paraná (Zanni, Gazzano, Corrales, Quintas al Sur), perpendicular a Av. O'Higgins, Provincias Unidas, Miguel David, etc.
Paraná (Juan Manuel de Rosas, AATRA, Hernandarias, Lomas del Mirador, La Milagrosa, Barrio 25 de Mayo,), hacia zona lado izquierdo de los altos del ex Hipódromo Almafuerte.
Paraná (Rocamora), opuesta a los altos del ex Hipódromo Almafuerte.
Paraná (Hernandarias, Thompson, La Toma, Villa Sarmiento -Patronato y alrededores-, zona Escuela Hogar), hacia las 5 Esquinas /Cristo Redentor /Tanque de Obras Sanitarias.
Paraná (Maccarone, Zona Esc. Don Bosco, Plaza Saenz Peña), hacia Est., Ferrocarril Urquiza.
Paraná (Centro, Parque), hacia Hipermercado COTO.
Paraná (Bajada Grande, Paraná 16, San Agustín, El Sol, Mercantil), hacia Ejercito Argentino /Planta Transmisora de LT14.
Paraná (Santa Lucía), hacia Atlético Neuquén Club.
Parana (Paracao, Kentenich) NO DEBERÍA REQUERIR ANTENA EXTERNA ó al menos de una orientación tan crítica de la misma (Revisa tu instalación, cableados, receptor, etc.) Pregunta.
Oro Verde (ER), hacia zona lado derecho del Hipódromo Nuevo.



Cobertura (oficial TDA, original// en mayúsculas ) COLONIA AVELLANEDA, ENRIQUE BERDUC, ALDEA BRASILERA, ALDEA PROTESTANTE, ALDEA SALTO, ALDEA SAN FRANCISCO, ALDEA SPATZENKUTTER, CAMPO RIQUELME, CARRIZAL, COLONIA ENSAYO, COLONIA PALMAR, COSTA GRANDE, COSTA GRANDE DOLL, DIAMANTE, DOCTOR GARCIA, EJIDO DIAMANTE, ESCUELA ALBERDI, ESTABLECIMIENTO EL CARMEN, ESTABLECIMIENTO LA ESPERANZA, ESTABLECIMIENTO LAS MARGARITAS, GENERAL ALVEAR, KILOMETRO 43, LAS CUEVAS, LOS BURGOS (APEADERO FCGU), PAJA BRAVA, PUENTE DE LAS PENCAS, PUENTE DEL DOLL, PUERTO DIAMANTE, PUERTO LAS CUEVAS, RACEDO, SAN FRANCISCO, STROBEL, VALLE MARIA, COLONIA GRAPSCHENTAL, ESTACION GENERAL RACEDO, ALDEA SAN MIGUEL, ALDEA CHALECO, ALDEA CUESTA, ALDEA EIGENFELD, ALDEA MARIA LUISA, ALDEA MEROU, ALDEA SAN JOSE, ALDEA SAN RAFAEL, ALDEA SANTA ROSA, AVENIDA EJERCITO PARANA, BAJADA GRANDE, BOCA DEL TIGRE (APEADERO FCGU), CAMINO A DIAMANTE KM 1 1/2, COLONIA MARIA LUISA, COLONIA NUEVA, COLONIA REFFINO, CORRALES NUEVOS, CRESPO NORTE, DISTRITO ESPINILLO, DISTRITO TALA, ESPINILLO, ESTABLECIMIENTO EL CIMARRON, ESTABLECIMIENTO EL TALA, GENERAL RACEDO, KILOMETRO 147, KILOMETRO 28, KILOMETRO 45 (FCGU), LA BALZA, LA PICADA, LA PICADA NORTE, ORO VERDE, PARACAO, PASO DE LA ARENA, PASO DE LAS PIEDRAS, PRESIDENTE AVELLANEDA, PUENTE CARMONA, PUERTO CURTIEMBRE, PUERTO VIEJO, QUINTAS AL SUD, RAMON A PARERA, RUTA 138 KM 1 1/2, SAN BENITO, SAN MARTIN, SAUCE MONTRULL, SAUCE PINTO, TEZANOS PINTO, TIRO FEDERAL, VILLA FONTANA, VILLA GOB LUIS ETCHEVEHERE, VILLA SARMIENTO VILLA URANGA, VILLA URQUIZA, CENTRO COMUNITARIO COLONIA NUEVA, COLONIA CRESPO, CRESPO, ARROYO JACINTO, ISLA EL PILLO, LOS GANSOS, MOLINO DOLL, PAJONAL, PUERTO LOPEZ, RINCON DEL DOLL, SANTA FE, SANTO TOMÉ, LA GUARDIA; SAN JOSE DEL RINCÓN, RECREO, SAUCE VIEJO; MONTE VERA, ESPERANZA, FRANCK, SANTA ROSA DE CALCHINES, LAGUNA PAIVA.



(Cálculo de Cobertura gentileza de Nautel Broadcast, CA)



Operatoria de señales sin novedad al 17/05/2021.

Usuarios de la zona, reportar novedades ¿consultas? aquí

Excelente reporte! Completísimo... Hay que decir que mucha gente de Santa Fe orienta la antena hacia Paraná, y debe ser que la EDT de Santo Tomé siempre tiene algún drama..

La potencia de la info oficial, creo que indica 1 Kw. No se cual es el valor de PRA . El lunes me fijo en la oficina y lo paso.

Sldos

magosan escribió:Excelente reporte! Completísimo... Hay que decir que mucha gente de Santa Fe orienta la antena hacia Paraná, y debe ser que la EDT de Santo Tomé siempre tiene algún drama..

La potencia de la info oficial, creo que indica 1 Kw. No se cual es el valor de PRA . El lunes me fijo en la oficina y lo paso.

Sldos

Muchas gracias!

Tarde, pero seguro... Je!

Aqui paso algo de info oficial:

Estación Digital Terrestre (EDT):
Sitio Nº: 102
Tipo Red: RFU 1
Nodo Red: 101
Tipo EDT: A
Provincia: Entre Ríos
Localidad: Paraná
Coordenadas: 31° 45' 35.20" S 60° 32' 14.68" O
Cota Terreno (snmm): 71 m

Transmisores y Combinador:
Cantidad Máxima: 4 (Dentro de la Banda de UHF)
Potencia Salida: 1 kW
Pérdida de Inserción del Combinador: 1.21 dB

Estructura Soporte de Antenas:
Tipo: Arriostrada
Despripción: CASTILLETE_153m
Altura de Antena Sobre la Cota: 150.75 m

Cálculo Potencia Radiada Aparente Máxima:
Atenuación Máx. Sistema Alimentación: 3.79 dB
PRA Máxima: 36.74 dBW

Estado: OPERATIVA (17/06/2011)
Zona Coordinación: Fuera de zona
Etapa: FASE I
Encendida: SI
Porcentaje de Potencia: 100 %
Inaugurada: SI
Ficha Técnica (ARSAT):
Contrato ARSAT - INVAP: 1ro
Nómade: No

Saludos

magosan escribió:Tarde, pero seguro... Je!

Saludos

Fantástico, ahí lo incorporo arriba

Buen día,
Estoy en Diamante y por la noche la pantalla queda en negro y dice sin información, durante el día cero problemas.
A que se debe?
Gracias

diego30 escribió:Buen día,
Estoy en Diamante y por la noche la pantalla queda en negro y dice sin información, durante el día cero problemas.
A que se debe?
Gracias

Hola, buen día,

El nivel de señal UHF a media y larga distancia (entendiendo "media distancia" como unos 50 Km., no mucho más) se ve afectado por las condiciones atmosféricas. Durante la noche y en noches particularmente humedas/frías, el nivel de señal le caía a muchos usuarios que están en el límite de la intensidad apta para el servicio. Pasaba en localidades de la Prov. de Buenos Aires, a un usuario de Crespo, y creería que en Diamante puede que pase también.

Por lo que veo en tu firma, ya tenés una instalación bastante elaborada, quedaría ver si no hay algún problema en el armado de los conectores, el tipo de cable, la orientación, la altura; ó alguna otra cosa que esté influenciando a la señal en forma negativa y solo por las noches. Tampoco se puede, en principio, descartar la anulación por interferencias debido al arribo de señales DX provenientes de la EDT Rosario.

Saludos

UHF35 escribió:

diego30 escribió:Buen día,
Estoy en Diamante y por la noche la pantalla queda en negro y dice sin información, durante el día cero problemas.
A que se debe?
Gracias

Hola, buen día,

El nivel de señal UHF a media y larga distancia (entendiendo "media distancia" como unos 50 Km., no mucho más) se ve afectado por las condiciones atmosféricas. Durante la noche y en noches particularmente humedas/frías, el nivel de señal le caía a muchos usuarios que están en el límite de la intensidad apta para el servicio. Pasaba en localidades de la Prov. de Buenos Aires, a un usuario de Crespo, y creería que en Diamante puede que pase también.

Si te fijás en el plano de cobertura, la Ciudad está comprendida al borde del área, de tal forma que una pequeña variación en las coondiciones podría hacer que la señal no sea suficiente para brindar servicio. A diferencia de la TV analógica común, donde una baja señal de entrada solo reprecutía en hacer caer proporcionalmente la calidad de audio/imágen, en TDT, si el nivel cae, primero aparecen los pixelados en la imágen y entrecortes, pero cuando el nivel es tan bajo que cae por debajo del umbral mínimo de señal que le permite al receptor reconstruir audio y video a partir de los datos digitales emitidos, el corte es total y aparece la pantalla negra con apenas una lectura de potencia mínima ó el "sin señal."

También tené en cuenta, que esa misma leyenda aparece en los receptores cuando efectivamente hay un corte en la emisión, y esos cortes en Paraná generalmente son por la noche, pero la mayoría de las veces se deben a la falta momentánea de energía de red, y solo duran alrededor de un minuto mientras arranca el generador. Una falta de señal más prolongada será indudablemente por las condiciones de la instalación y la distancia, pero debería compensarse bien usando una antena externa y un buen cable de bajada.

Por lo que veo en tu firma, ya tenés una instalación bastante elaborada, quedaría ver si no hay algún problema en el armado de los conectores, el tipo de cable, la orientación, la altura; ó alguna otra cosa que esté influenciando a la señal en forma negativa y solo por las noches. Tampoco se puede, en principio, descartar la anulación por interferencias debido al arribo de señales DX provenientes de la EDT Rosario.

Saludos

Buen día:
Paso a describir la instalación, la antena ya venia con cable y conectores armados (el cable es más fino que el del cable convencional creo que es R59 y los conectores son del tipo F RG6 con aranderlas9) el mastil tiene una altura de 3.30m de altura por sobre la edificación, la orientación es levemente inclinada hacia el noreste (luego de varias pruebas, esa es la mejor ubicación que encontré)
Con respecto a las DX, hice la prueba nocturna orientando la antena hacia Rosario pero no captó señal alguna.
Un dato cuando hay mal tiempo es cuando, mejor recepcion tengo e incluso no se corta por la noche.
Gracias por tu tiempo.
Saludos

diego30 escribió:Buen día:
Paso a describir la instalación, la antena ya venia con cable y conectores armados (el cable es más fino que el del cable convencional creo que es R59 y los conectores son del tipo F RG6 con aranderlas9) el mastil tiene una altura de 3.30m de altura por sobre la edificación, la orientación es levemente inclinada hacia el noreste (luego de varias pruebas, esa es la mejor ubicación que encontré)
Con respecto a las DX, hice la prueba nocturna orientando la antena hacia Rosario pero no captó señal alguna.
Un dato cuando hay mal tiempo es cuando, mejor recepcion tengo e incluso no se corta por la noche.
Gracias por tu tiempo.
Saludos

Bueno, por un lado la orientación. Todas las calles que corren verticales, aproximadamente "Sur"-"Norte" en Diamante, coinciden exáctamente en su desviación (ni a propósito les hubiera salido ), con las supuestas "Sur"-"Norte" de Paraná, justo del lado Oeste de esta última ciudad. Vale decir, cualquier calle que tomes (P. Ej. Sara Romero) y le pongas la antena con su eje en paralelo, estarás apuntando enfrentando a la parte Sur-Oeste de Paraná donde está la emisora, con un error mínimo. Si tenés el cielo libre sin edificios altos ó arboledas para ese lado, esa es la orientación, siguiendo a cualquier calle "Sur"-"Norte." Es probable que coincida con la actual dirección que tenés.

Entiendo que los conectores no vinieron termocomprimidos con el cable. A veces los conectores armados con el tubito de presión no quedan bien y pierden porque la malla no cierra totalmente. El cable debería ser mejor RG-6 y no RG-59 de CATV, tiene menos pérdida. La instalación interna, a esa distancia y sin amplificador, no debería de tener más de un TV ó boca (quizas solo tengas uno, pero por las dudas.) Tampoco es bueno usar bocas empotradas estilo CATV, en la pared, sino que el cable debería ingresar directo al TV/Sintonizador.)

Otras cosas que podés revisar son: el acople arriba en el transformador de impedancia ("balún"), si es fijo (cajita) que sea bueno, y si es libre (tubito), que no se mueva ni que tenga el cable de empalme tal que los contactos se le humedezcan por la noche y se corto-circuiten (cubrirlo con plástico a la pistolita puede servir, eso sí vas a tener que bajar la antena), que los F estén bien firmes en su rosca, que el cable de bajada no tenga ángulos agudos ni progrese en horizontal por largos tramos, la calidad de construcción y ganancia de la antena (no siempre muchos elementos implican más ganancia ó eficiencia), y por último... la altura.

No tengo idea que tan alta ó no es la zona donde estés (porque podría ser un bajo rodeado de zonas altas), igual, a esa distancia y aunque la antena está teóricamente prestando servicio corriente a Diamante, probáblemente se requiera de algo más de altura para un servicio sin interrupciones.

Para que te hagas una idea, Laguna Paiva (SF) está a apenas a algunos Km. más en línea recta de Paraná que los que está Diamante, y sin embargo, un usuario de este foro recibía perfecto ahí, pero si mal no recuerdo lo hacía con unos 7 metros de altura sobre el edificio, y eso sin tener en cuenta todo lo que "gana" la barranca de Paraná sobre el territorio santafesino. Fijate, capaz con un poco más nomás ya tira bien.

Sería bueno que me cuentes si aparte del "sin señal" por la noche, también tenés a veces pantalla negra con indicación de potencia (barras ó porcentajes), u otras singularidades.
